Chariot télescopique
JCB 520-40

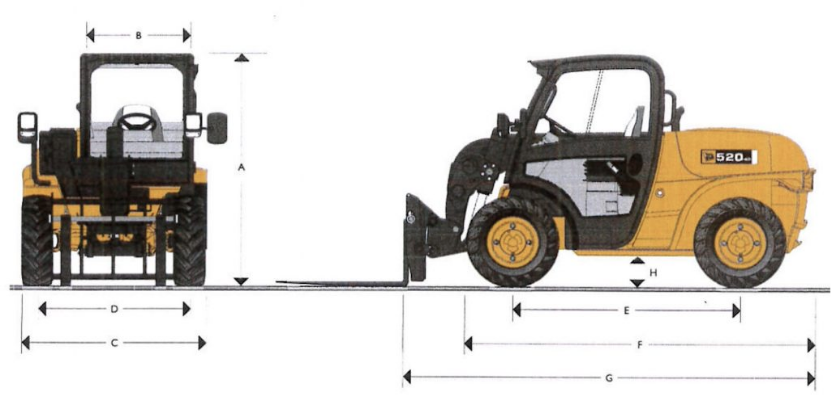

| DIMENSIONS | |
| 520-40 | |
| A. Hauteur hors tout | 1,97 m |
| B. Largeur intérieure de cabine | 0,92 m |
| C. Largeur minimal hors tout (aux pneus) | 1,56 m |
| D. Voie | 1,29 m |
| E. Empattement | 1,90 m |
| F. Longueur hors tout à l'avant des pneus | 2,92 m |
| G. Longueur hors tout (au tablier) | 3,38 m |
| H. Garde au sol | 0,27 m |
| Pneumatiques | 10 x 16,5 12 plis |
| Rayon de braquage aux. pneus | 3,05 m |
| Poids | 4 400 Kg |
| Ratio Poids / Puissance | 8,5 KW/t |
| MOTORISATION | HYDRAULIQUE | |
| 4 cylindres en ligne : 2.2 l refroidi par eua. Version atmosphérique. Technologie d'avant-garde permettant une faible consomation, une réduction de bruit, une puissance et un couple élevés. Grande fiabilité et maintenance réduite. La nouvelle technologie de ce moteur favorise le respect de l'environnement. Conforme aux nouvelles exigences Européennes Tier 2 Filtration d'air à l'admission à deux étages Puissance à 2200 tr/mn : SAE J 1995 : 37,5 kW (51 CV) Couple maximale à 2000 tr/min : SAE J 1995 : 135 Nm Niveau bruit : 104 dBa | Pompes à engrenage. Crépine à l'aspiration et filtration fine | |
| Pression maximale (bar) | 250 | |
| Débit à 2200 tr/mn (l/min) | 2800 | |
| Temps de cycle (s) | 520-40 | |
| Levage de flèche | 5,8 s | |
| Descente de flèche | 4 s | |
| Extension de la flèche | 5,7 s | |
| Rétraction de la flèche | 4 s | |
| Déversement du tablier | 3,7 s | |
| Cavage du tabier | 3,2 s | |
| TRANSMISSION | ELECTRICITE | |
| Transmission hydrostatique 4 RM. Pompe à piston à cylindrée variable et moteurs axiaux 2 vitesses. Inversion du sens de marche à commande électrique montée sur le levier de commandes hydrauliques. Coupure électrique de trnasmission sur pédale de frein et levier de commandes hydrauliques. Reduction finale épicycloidale à 3 satellites. 4 roues motrices permanentes. 4 roues directrices permanentes. Vitesse de déplacement conforme à la catégorie B du code de la route, art. R 168. | 12 V négatifs à la massse. Batterie 95 AH. Alternateur 55 A. Eclairage conforme au Code de la Route. | |
| FREINAGE | DIRECTION | |
| Freins de Service : Système hydraulique à un seul disque en sortie de transmission. Le système agit en permanance sur les 4 roues. Frein de Parking : Système mécanique agissant sur un disque en sortie de transmission. | Direction hydrostatique. 4 roues directrices permanentes. Angle de braquage : 32º L'assistance hydraulique est assurée par une valve de priorité sur la pompe principale. | |
| FLECHE ET TABLIER | CABINE | |
| Flèche réalisée dans des aciers spéciaux haute résistance. Entretien réduit sur la flèche, graissage au Waxoil et patins composites de grande dureté. A l'extrimité de la flèche, un accrochage rapide pouvant recevoir un tablier porte fourches et des fourches de palettisation ainsi qu'une large gamme d'equipements. | Cabine fermée, calme, sûre et confortable, conforme aux directives ROPS ISO 3471 et FOPS. ISO 3449. Vitre de toit large en verre laminé et teinté. Essuie glace sur vitre avant. Alarmes visuelles et sonores sur liquide de refroidissement et pression d'huile moteur, colmatage filtre à air, charge batterie, pression et température de l'huile de transmission. Jauge à carburant et compteur horaire. Siège fice vinyle. COMMANDES HYDRAULIQUES : Entièrement proportionnelle sur l'ensemble des 4 fonctions hydrauiliques. Agencement par leviers multifonctions accessibles d'une seule main. . CONTRÔLEUR D'ETAT DE CHARGE : Indicateurs lumineux et sonore situés dans le champ visuel de l'opérateur pour connaître de façon continue la stabilité de la machine. | |
| SECURITE | ||
| Clapets de sécurité sur les fonctions de levage, télescopage et bennage. | ||
| CAPACITES | OPTIONS ET ACCESSOIRES | |
| Gazole - 61 litres | OPTIONS : Pneumatiques, tablier industriel. Une large gamme d'equipements est disponible pour répondre aux besoins de l'industrie, des entreprises de bâtiment ou des négociantes en matériaux. Consultez votre concessionaire. | |
| Hydraulique - 33 litres | ||
| Liquide refroidissement - 8 litres |
