Nacelle articulée diesel
Z45/25JRT
Spécifications
Dimensions
| Modèles | Z-45/25 RT | Z-45/25J RJ |
|---|---|---|
| Hauteur de travail* (max.) | 15,97 m | 16,05 m |
| Hauteur plancher (max.) | 13,97 m | 14,05 m |
| Portée horizontale max. | 7,49 m | 7,52 m |
| Hauteur d’articulation max. | 7,14 m | 7,14 m |

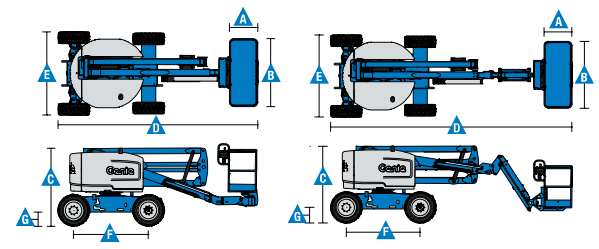

| Longueur panier (A) | 0,76 m | 0,76 m |
| Largeur du panier (B) | 1,83 m | 1,83 m |
| Hauteur – repliée (C) | 2,13 m | 2,13 m |
| Longueur – repliée (D) | 5,38 m | 6,65 m |
| Largeur (E) | 2,29 m | 2,29 m |
| Empattement (F) | 2,03 m | 2,03 m |
| Garde au sol – centre machine (G) | 0,37 m | 0,37 m |
| Modèles | Z-45/25 RT | Z-45/25J RT |
|---|---|---|
| Productivité | ||
| Capacité de charge | 227 kg | 227 kg |
| Rotation du panier | 180° | 160° |
| Débattement vertical du panier | — | 135° |
| Rotation de la tourelle | 355° non continue | 355° non continue |
| Déport arrière de la tourelle | Zéro | Zéro |
| Vitesse de translation – repliée | 7,24 km/h | 7,24 km/h |
| Vitesse de translation – déployée** | 1,00 km/h | 1,00 km/h |
| Aptitude en pente – 4×4 – repliée*** | 45% | 45% |
| Rayon de braquage – intérieur | 1,68 m | 1,68 m |
| Rayon de braquage – extérieur | 4,50 m | 4,50 m |
| Contrôles | 12 V DC proportionnels | 12 V DC proportionnels |
| Pneus | 355/55 D20 | 355/55 D20 |
| Alimentation | ||
| Motorisation |
Deutz diesel D2011L03i 3 cylindres 35,8 kW
|
Ford MSG425 4 cylindres motorisation essence/GPL 55,9 kW |
| Unité d’alimentation auxiliaire | 12 V DC | 12 V DC |
| Capacité réservoir hydraulique | 83 L | 83 L |
| Capacité réservoir carburant | 64,4 L | 64,4 L |
| Modèles | Z-45/25 RT | Z-45/25J RT |
|---|---|---|
| Émissions sonores et niveau de vibration | ||
| Niveau de pression acoustique (au sol) | 87 dBA | 87 dBA |
| Niveau de pression acoustique (au panier) | 82 dBA | 82 dBA |
| Vibration | <2,5 m/s2 | <2,5 m/s2 |
| Poids**** | ||
| CE 4X4 (pneus air) | 6 078 kg | 6 123 kg |
| CE 4X4 (pneus air) | 6 078 kg | 6 123 kg |
| Conformité aux normes | ||
| Directive UE : 2006/42/CE – Machines (refonte EN280:2013); 2004/108/CE (CEM); 2006/95/EC (LVD) |
Caractéristiques standard
Dimensions
Z-45/25 RT
• Hauteur de travail 15,97 m
• Portée horizontale 7,49 m
• Hauteur d’articulation 7,14 m
• Capacité de levage jusqu’à 227 kg
Z-45/25J RT
• Hauteur de travail 16,05 m
• Portée horizontale 7,52 m
• Hauteur d’articulation 7,14 m
• Capacité de levage jusqu’à 227 kg
Productivité
• Panier avec mise à niveau automatique
• Panier à rotation hydraulique
• Commandes entièrement proportionnelles
• Interrupteur de direction intégré au joystick
• Connecteur de télématiques
• Refroidisseur huile hydraulique
• Système de validation de la translation
• Pré câblage 220 V dans le panier
• Avertisseur sonore
• Compteur horaire
• Alarme de dévers
• Alarme de descente & de translation
• Feux à éclats
• Tourelle rotative à 355° (non continue)
• Traction positive continue
• Moteur de translation à deux vitesses
• Déport arrière et avant nul
• Système de surcharge répondant à la
norme EN 280
• Butoirs de pied
Alimentation
• Pompe électrique de secours 12 V DC
• Préchauffage moteur Deutz
• Moteur monté sur plateau coulissant
Configuration simple selon vos besoins
Paniers
• Panier en acier de 1,83 m (standard)
• Panier en acier de 1,22 m (option)
• Panier de 1,83 m triple entrée (option)
Pendulaire
• Modèle sans pendulaire
• Pendulaire articulé de 1,52 m
Alimentation
• Deutz diesel 35,8 kW
• Ford motorisation essence/GPL 55,9 kW
Translation
• 4 x 4
Essieu
• Essieux oscillant actif
Pneus
• Tout terrain gonflés air (standard)
• Tout terrain gonflés air mousse
• Tout terrain non marquant (gonflés air ou mousse)
Options et accessoires
Productivité
• Main courante supérieure
• Prise air comprimé
• Alimentation dans le panier (incl. fiche et prise/disjoncteur différentiel sur demande)
• Pack projecteurs de travail (2 sur le châssis, 2 sur le panier)
• Joystick deux axes
• Huile hydraulique biodégradable
• Kit pour environnement hostiles (1): soufflets de cylindre, joints racleurs de flèche et protection du pupitre de commande
• Système anticollision (1,4): rembourrage en mousse de la nacelle et système de coupure des mouvements (uniquement sur modèles avec pendulaire)
• Module de coupure en cas de dévers
• Track & Trace (2) (unité GPS avec géolocalisation machine et informations travaux en cours)
• Plateau avec support pour tubes et tuyauteries (1) (nécessite pneus gonflés & panier triple entrée)
• Protection verrouillable du pupitre de commande
• Structure de Protection de l’Opérateur (OPA)
• Alarme de Protection de l’Opérateur (OPA)
• Système déverrouillage clavier numérique
Alimentation
• Silencieux et purificateur d’echappement
• Jauge de surveillance moteur (pression d’huile & température)
• Générateur AC (220V/50 Hz, 3000 W)
• Démarrage à froid
• Préchauffage moteur (3)
• Kit raffinerie avec pare étincelles et valve d’arrêt d’urgence électrique ou mécanique (3)
• Démarrage à froid (1)
(1) Option montée en usine uniquement
(2) Abonnement 2 ans compris
(3) Disponible avec moteur Deutz uniquement
(4) Diminue la capacité d’élévation à 199,6 kg
