Locarmor Locations ~ Fiche technique Nacelle articulée diesel 16 M

NACELLE ARTICULÉE DIESEL

Performance & facilité d’utilisation

Excellente Robustesse

Facilité de Maintenance

Plus de confort et de sécurité


DONNÉES TECHNIQUES	HA16 RTJ / HA16 RTJO

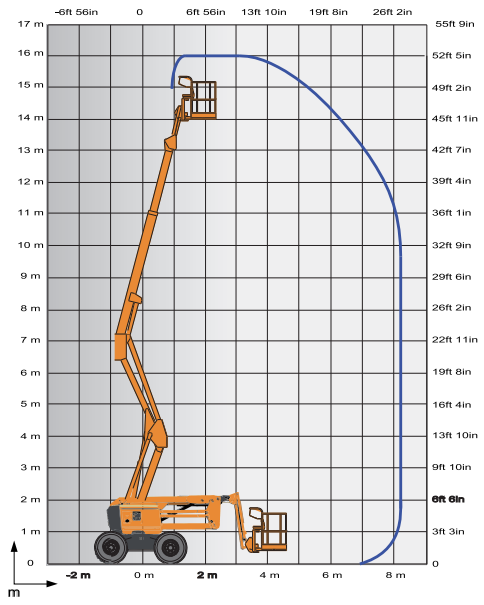

Hauteur de travail	16 m
Hauteur plateforme	14 m
Déport maximum	8.3 m
Point d'articulation	7.65 m
Capacité maximum	230 kg

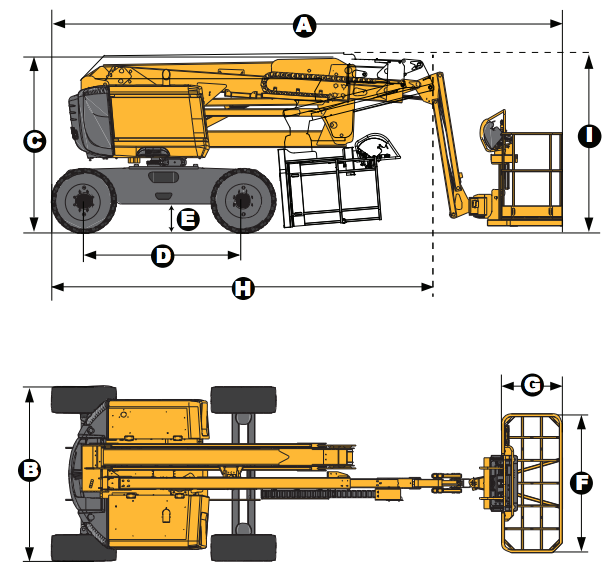

Dimensions plateforme (F) x (G)	1.83 x 0.80 m
Longueur hors tout (A)	6.75 m
Longueur de transport (pendulaire déplié) (H)	5.05 m
Largeur hors tout (B)	2.3 m
Hauteur repliée (C)	2.3 m
Hauteur de transport (I)	2.4 m
Longueur pendulaire	1.2 m
Angle de débattement vertical du pendulaire	140° (-80°/+60°)
Angle de rotation de la plateforme	165° (-75°/+90°)
Angle de rotation de la tourelle	355° non continuous
Empattement (D)	2.1 cm
Garde au sol (E)	38 cm
Dévers	5 º
Vitesse de translation	5.2 km/h
Pente maximum	40%
Rayon de braquage extérieur	4.5 m
Pneus pleins tout terrain	14x17.5
Moteur diesel	Kubota 26 kW - 35 hp
Capacité réservoir huile hydraulique	76 l
Capacité réservoir diesel	62 l
Poids total	6 200 kg / 6 450 kg

4 roues motrices
2 roues directrices
Essieu oscillant avant (RTJ O) pour une meilleure stabilité sur terrain accidenté
Blocage différentiel automatique anti-dérapant pour une meilleure capacité tout terrain
230 kg (2 personnes) dans le panier sans limitation d’enveloppe de travail
4 mouvements simultanés pour une productivité optimale
Résiste à des vents jusqu’à 60 km/h
Gyrophare
Panier modulaire 1,83 m x 0,80 m, facile à réparer
Lisse coulissante
Capot de protection pupitre haut
Plateau porte-outils
Prédisposition 110 / 230 V
Diagnostic embarqué Haulotte Activ’screen sur pupitre bas, avec écran couleur
Bac moteur pivotant facilitant la maintenance
Compteur horaire
Indicateur lumineux de niveau bas de carburant (pupitres haut et bas)
Préchauffe moteur avec témoin lumineux
Indicateurs sonores et lumineux de dévers et de surcharge
Batteries de démarrage 12 V
Pompe électrique de secours et système de descente d’urgence
Bruiteur de translation

Panier large et modulaire 2,44 m x 0,91 m facile à réparer
Portillon latéral du coté gauche
Génératrice hydraulique Dynaset 3,5 kW
Conduit d’air comprimé dans le panier 6,5 mm de diamètre
Prise électrique 230V dans le panier
Phare de travail
Kit pays froid : -10°C /-25°C
Kit pays chaud : huile hydraulique + refroidisseur
Huile hydraulique bio-dégradable
Pneus larges pleins tout terrain 385/65
Pneus non marquants 14 x 17.5
Haulotte Activ’Shield™ Bar: Système Secondaire de Prévention d’écrasement des opérateurs
Pot catalytique pour moteur diesel
Clapet étouffoir et pare-étincelle
Coupe batterie
