NACELLE ARTICULÉE DIESEL 18 M
510AJ
Plate-forme
• Plate forme 0,76 x 1,83 m, accès aisé
• Acces latéral par sous lisse relevable
• Fonctions multiples
• Manipulateur de commandes proportionnelles de translation et de direction
• Manipulateur de commandes proportionnelles du mât principal et de rotation
• Bouton de réglage de vitesse pour le contrôle du bras inférieur, du bras télescopique et de la rotation de la plate-forme
• Vitesse extra lente sélectionnable pour les fonctions de translation/montée et de rotation
• Bras pendulaire de 1,24 m
• Rotation de la plate-forme motorisée sur 180 degrés
• Console de plate-forme avec témoins lumineux d’état de fonctionnement de la machine 1
• Système de détection de charge
• Câble d’alimentation c.a. vers la plate-forme
Alimentation et transmission
• Moteur diesel Deutz D2011L03 (36.4 kW)
• Avertisseur de panne moteur/système d’arrêt 2
• Capots moteur basculants
• Plateau moteur pivotant
• Pare-étincelles sur pot d’échappement
• Système de contrôle ADE® (Advanced Design Electronics)
• Transmission hydrostatique
• Quatre roues motrices
• Avertisseur sonore
Equipements et accessoires
• Dévers 4° avec avertisseur sonore et visuel
• Pneus larges mousse 33/1550 x 16.5
• Essieu avant oscillant
• Anneaux d’arrimage et d’élingage
• Compteur horaire
• Commutateur de commandes à clé, boîtier bas
• Plateau porte-outils sur la plate-forme
• Alimentation auxiliaire 12 V c.c.
Options disponibles
• Plate forme 0,76 x 1,22 m, accès aisé
• Plate forme 0,76 x 1,52 m, accès aisé
• Accès latéral avec porte ouvrant vers l’intérieur
• Arrivée d’air 13 mm vers la plate-forme
• Pneus mousse non marquants 12 x 16.5
• Générateur embarqué 4000 W
• Générateur embarqué 7500 W intégré dans le pack SkyPower®
• Poste à souder 250 ampères sur la plate-forme intégré dans le pack SkyWelder® 3
• Alarme tous mouvements
• Pack d’alarmes 4
• Pack éclairage 5
• Feux avant et arrière
• Gyrophare orange clignotant
• Prises
• Pack pour environnement hostile 6
• Refroidisseur d’huile hydraulique
• Pot catalytique
• Plateau de stockage d’angle

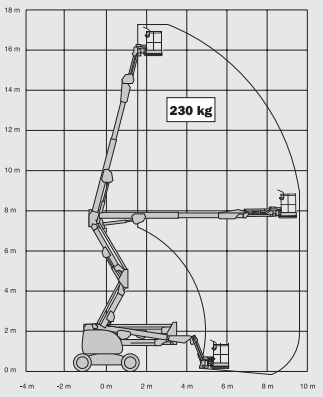

| Hauteur plate-forme | 15,81 m |
| Déport horizontal | 9,48 m |
| Capacité de surplomb | 7,67 m |
| Rotation (non-continue) | 360° |
| Charge plate-forme | 230 kg |
| Rotation plate-forme (hydraulique) | 180° |
| Pendulaire – Longueur totale | 1,24 m |
| Pendulaire – Type d’articulation | 145° Vertical (+78°/ -67°) |

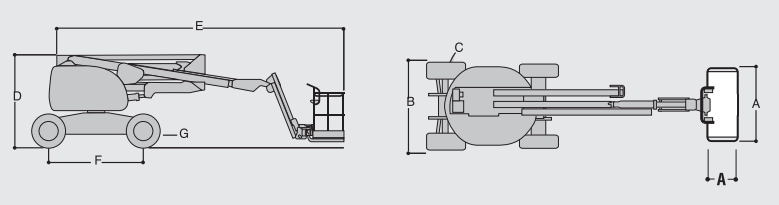

| Dimension plate-forme (A) | 0,76 m x 1,83 m |
| Largeur totale (B) | 2,34 m |
| Déport du contrepoids (en utilisation) (C) | Zero |
| Hauteur (repliée) (D) | 2,29 m |
| Longueur (repliée) (E) | 7,68 m |
| Empattement (F) | 2,34 m |
| Garde au sol (G) | 0,29 m |
| Poids | 7.650 kg |
| Pression au sol maximum | 5,7 kg/cm2 |
| Vitesse de translation 4 x 4 x 2 | 7,2 km/h |
| Pente franchissable 4 x 4 x 2 | 45% |
| Pneus (Mousse) | 33/1550 x 16.5 |
| Essieu oscillant | 0,20 m |
| Rayon de braquage (intérieur) | 2,00 m |
| Rayon de braquage (extérieur) | 5,00 m |
| Moteurs diesel | Deutz D2011L03 36.4 kW |
| Capacité réservoir gasoil | 64 L |
| Réservoir hydraulique | 121 L |
| Moteur auxiliaire | 12V DC |
